占空比的定义与计算方法

了解占空比的定义

在电子电路中，占空比（Duty Cycle）是一个重要的参数，用于描述脉冲信号中高电平（占空比）和低电平（空占比）时间的比例。占空比通常用百分比表示，范围从0%到100%。

计算占空比的方法

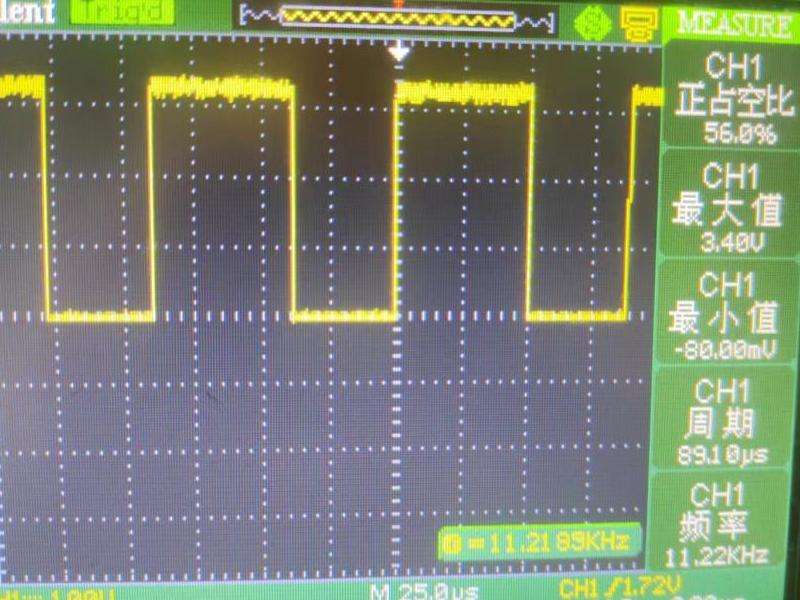

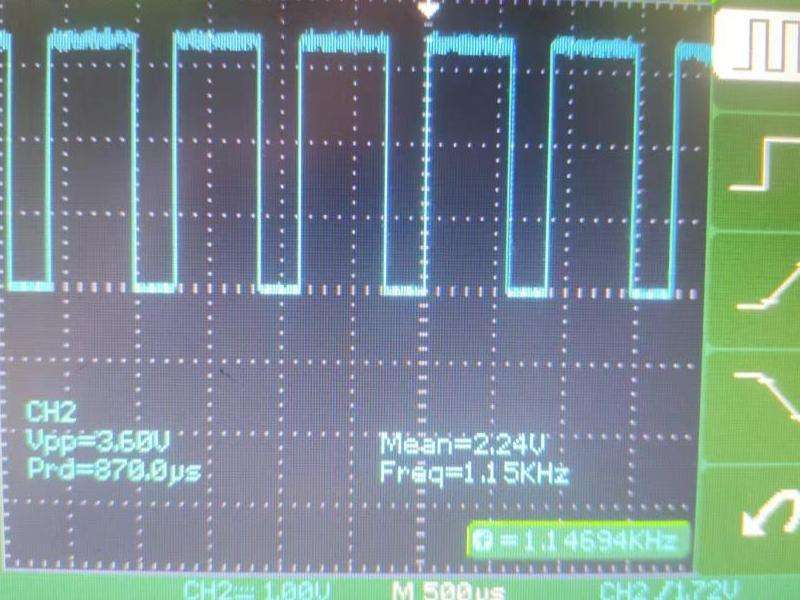

步骤一：测量高电平和低电平时间

首先，需要测量脉冲信号的高电平（H）持续时间和低电平（L）持续时间。

步骤二：计算占空比

占空比（D）的计算公式如下：

\[ D = \dfrac{H}{H + L} \times 100\% \]

将测量得到的高电平和低电平时间代入上述公式中，即可计算得到该脉冲信号的占空比。

应用实例

例如，如果一个脉冲信号的高电平时间为2ms，低电平时间为1ms，那么根据上述公式：

\[ D = \dfrac{2}{2 + 1} \times 100\% = \dfrac{2}{3} \times 100\% \approx 66.67\% \]

因此，该脉冲信号的占空比约为66.67%。

占空比作为描述脉冲信号特征的重要参数，在各种电子电路中都有着广泛的应用。通过测量高低电平时间并利用相关公式计算，可以准确地获取信号的占空比。熟练掌握占空比的定义与计算方法，有助于工程师们在电路设计和调试中更加精准地进行参数设置和调整。
